Grafana中自定义Legend的名字和自定义value的显示
发表于|更新于|监控
|浏览量:
针对 value 的值进行修改解释
举个例子:使用 snmp_exporter
对防火墙进行监控,端口状态监控值为 1
或 2

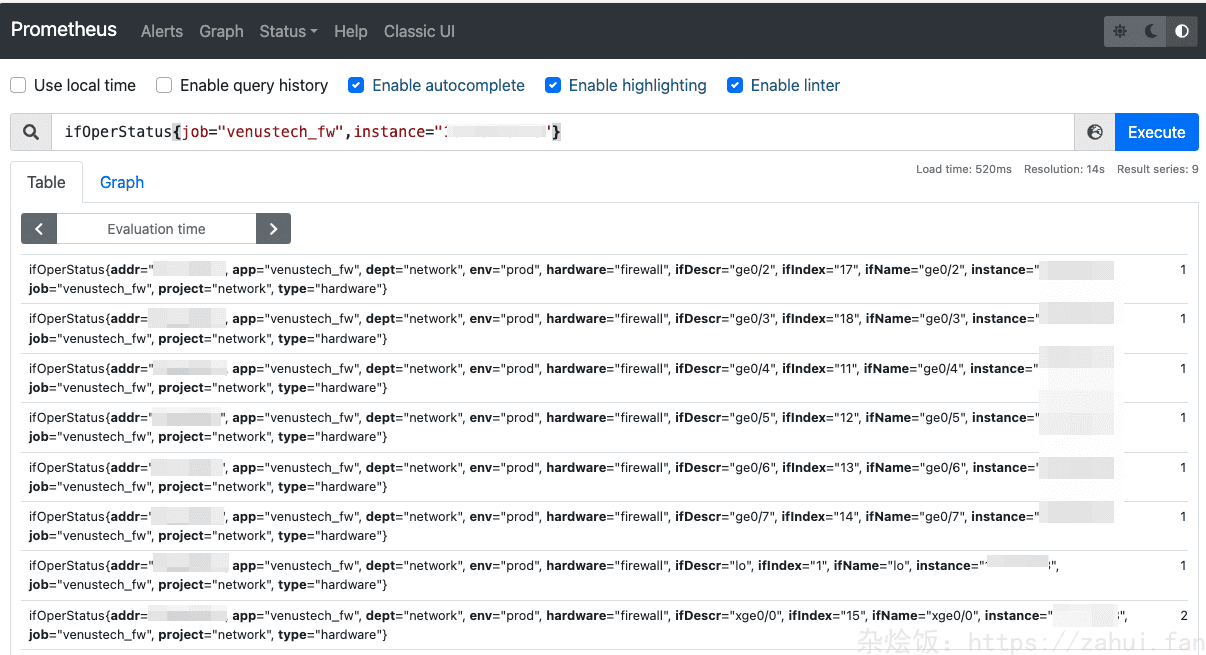

(1 是启用,2 是未启用), 在 Prometheus 中的原始数据是:

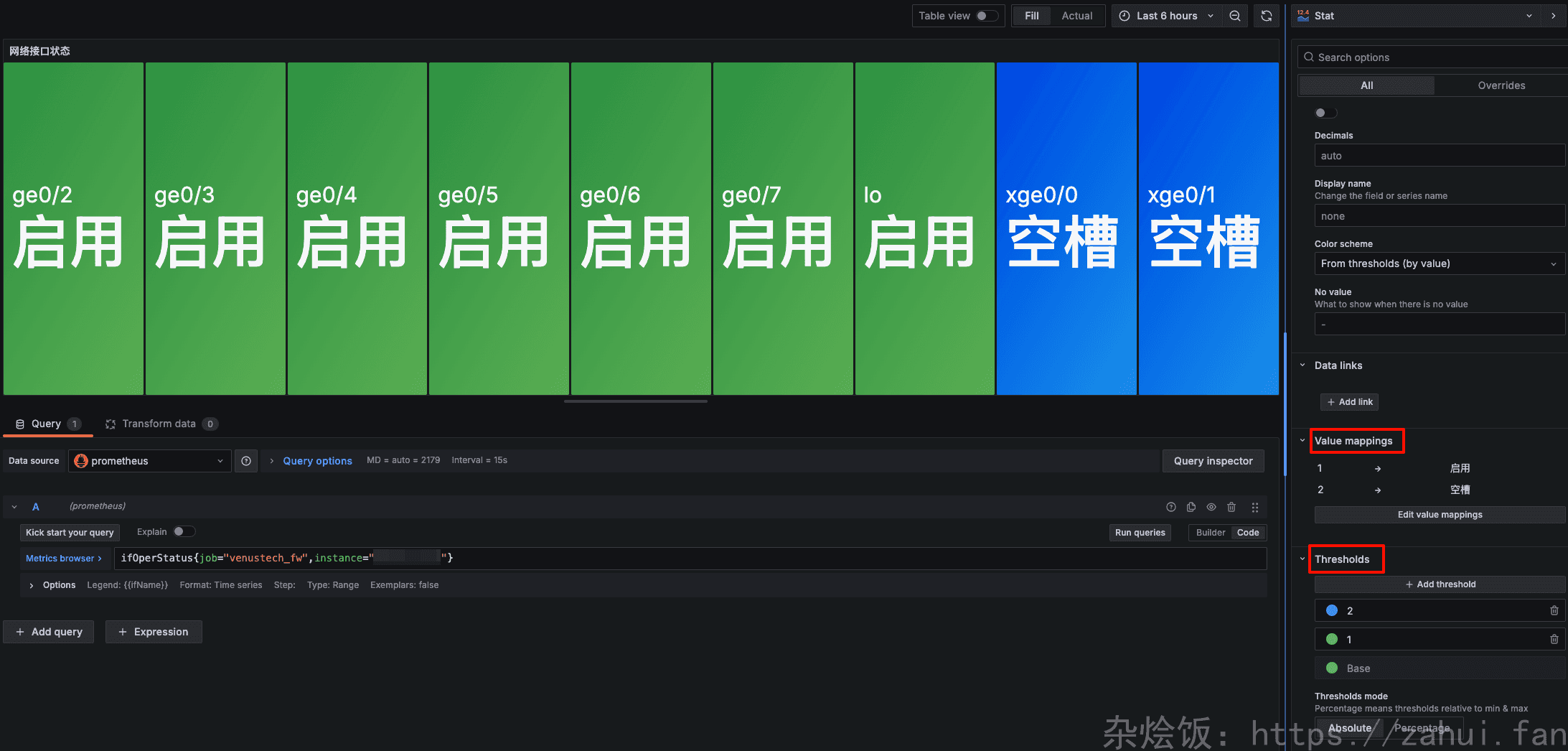

在 Grafana
中显示效果为:

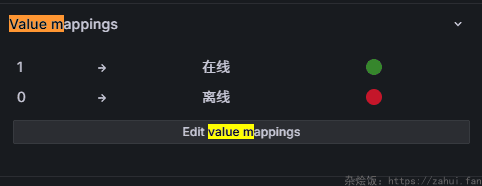

其中:Value mappings
控制数值对应的显示文字。Thresholds
控制数值对应的显示颜色。
针对 Legend 修改描述文字
Legend
这里配置的是 {{ifName}}
显示出来就是类似 ge0/2
等,也就是 Prometheus
里原始数据的标签名。

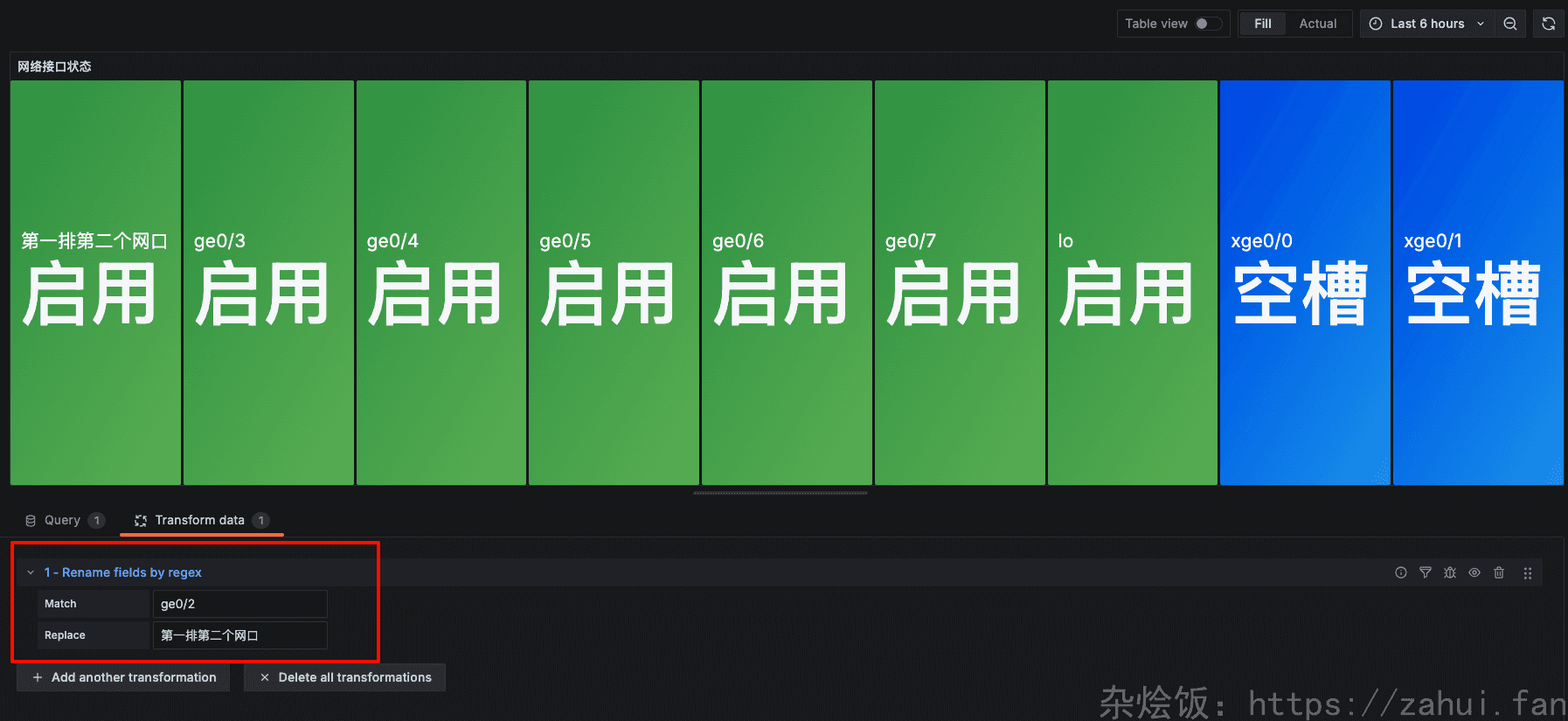

如果我想根据这个名字来指定一个对应关系来显示,比如领导不知道 ge0/2
是什么意思(开玩笑的,没找到合适的例子),可以将 ge0/2
转换为:第一排第二个网口
,可以这么配置:
